水泥自流平的耐久性是如何評估的？
信息來源：www.dingliguolu.com 發布時間：2025.05.23

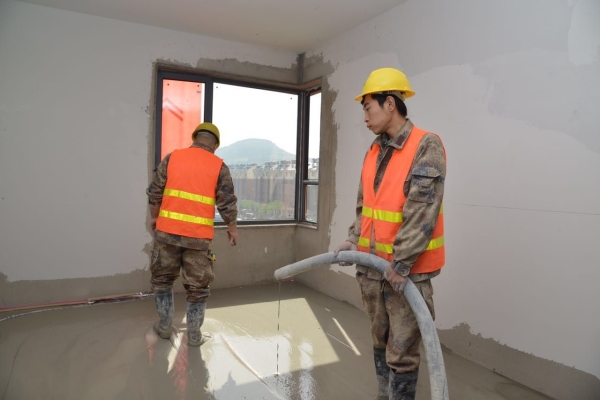

水泥自流平的耐久性評估是一個綜合，需從材料性能、環境適應性和長期穩定性等多維度進行分析。以下是主要評估方法及指標：
### 一、材料性能測試
1. **力學強度**
通過抗壓強度（≥20MPa）和抗折強度（≥6MPa）測試，判斷材料在荷載下的抗破壞能力。高強度水泥自流平可承受更頻繁的機械沖擊。
2. **耐磨性**
采用Taber磨耗試驗機測試，以單位面積質量損失（≤0.15g/cm2）或表面硬度（莫氏硬度≥4級）評估抗磨損能力，尤其適用于高區域。
### 二、環境適應性驗證
1. **抗化學腐蝕**
模擬酸堿鹽環境（如5%硫酸溶液浸泡24h），觀察表面侵蝕、起泡或強度損失，工業車間需滿足耐化學介質等級≥C30。
2. **溫度穩定性**
通過-20℃~60℃凍融循環（50次后強度損失率≤15%）和濕熱試驗（濕度95%+50℃環境），驗證材料抗開裂及變形能力。
### 三、長期穩定性分析
1. **收縮率測試**
28天干燥收縮率需≤0.08%，通過激光測距儀監測尺寸變化，避免因收縮導致空鼓開裂。
2. **抗裂性能**
采用約束收縮試驗法，模擬基層位移時自流平層的應力釋放能力，合格標準為無貫穿性裂紋。
### 四、標準體系對照
依據GB/T 50448《水泥基自流平砂漿》及ASTM C1709，結合EN 13813歐洲規范，綜合判定耐久性等級。特殊場景（如食品廠、實驗室）需額外符合防靜電（表面電阻≤1×10^9Ω）或（抑菌率≥99%）等專項指標。
### 五、施工關聯因素
基層含水率（≤3%）、界面處理（拉拔強度≥1.0MPa）及養護條件（濕養護≥7天）直接影響終耐久性表現。建議通過實體工程3年以上跟蹤監測，驗證綜合使用壽命。
通過上述系統性評估，可科學預測水泥自流平在10-20年使用周期內的性能衰減規律，為工程選型提供可靠依據。
下一條：水泥自流平的粘結力是如何形成的？
